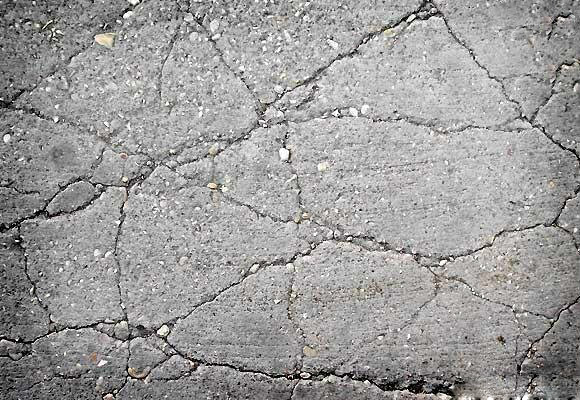

?干縮裂縫?是指在混凝土硬化過(guò)程中，由于表面水分散失快于內(nèi)部水分散失，導(dǎo)致體積收縮而產(chǎn)生的裂縫。這種裂縫通常細(xì)小且不規(guī)則，寬度一般在0.05至0.2毫米之間?。干縮裂縫多出現(xiàn)在混凝土澆筑完畢后的一周左右或養(yǎng)護(hù)結(jié)束后的一段時(shí)間?。
混凝土成型后，如果養(yǎng)護(hù)不當(dāng)，受到風(fēng)吹日曬，表面水分散失快，體積收縮大，而內(nèi)部濕度變化小，導(dǎo)致表面收縮變形受到內(nèi)部混凝土的約束，從而產(chǎn)生拉應(yīng)力，引起混凝土表面開裂?。
混凝土表面在硬化過(guò)程中，水分蒸發(fā)速度較快，導(dǎo)致表面體積收縮，而內(nèi)部水分散失較慢，從而產(chǎn)生干縮裂縫?。
使用收縮率較高的水泥、過(guò)量使用水泥或粉砂、水灰比配置不當(dāng)?shù)纫矔?huì)增加干縮裂縫的風(fēng)險(xiǎn)?。
在澆筑過(guò)程中，如果振搗過(guò)度，會(huì)使表面形成水泥含量較多的砂漿層，導(dǎo)致干縮裂縫?
在高溫、干燥或風(fēng)大的環(huán)境下，混凝土表面的水分迅速蒸發(fā)，容易引發(fā)干縮裂縫?。混凝土構(gòu)件長(zhǎng)期露天堆放，表面濕度頻繁變化，也會(huì)導(dǎo)致干縮裂縫的產(chǎn)生。

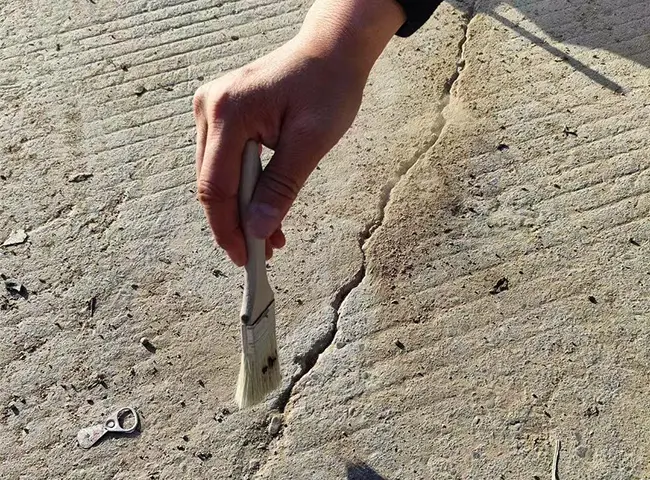

適用于較小的裂縫，通過(guò)在裂縫表面涂抹水泥漿、環(huán)氧膠泥等材料，以恢復(fù)混凝土的耐久性和外觀。這種方法操作簡(jiǎn)單、成本低，但只能解決表面問題，無(wú)法深入修復(fù)裂縫內(nèi)部?。
將水泥漿、環(huán)氧樹脂等材料通過(guò)壓力注入裂縫中，填充并粘結(jié)裂縫。這種方法能有效修復(fù)較深的裂縫，提高結(jié)構(gòu)的整體性和承載能力，但需要專業(yè)設(shè)備和技術(shù)人員操作?。
將修補(bǔ)材料填入裂縫中，適用于較寬的裂縫。這種方法能直接解決裂縫問題，但填充材料與原結(jié)構(gòu)的粘結(jié)性能可能存在差異，長(zhǎng)期使用后可能出現(xiàn)分離現(xiàn)象?。
對(duì)于新澆混凝土產(chǎn)生的收縮裂縫，如果混凝土仍保持塑性，可以進(jìn)行一次壓抹并加強(qiáng)養(yǎng)護(hù)工作；如果混凝土已硬化，可向裂縫內(nèi)注入水泥漿，隨后用鐵抹子抹平并壓實(shí)?。
在裂縫附近的混凝土表面進(jìn)行鑿毛處理，沿裂縫鑿成凹槽，并涂抹水泥砂漿。這種方法適用于深度較大的裂縫，能夠有效地填補(bǔ)和密封裂縫?。
在清洗干凈的裂縫表面涂抹環(huán)氧膠泥，適用于較寬的裂縫。這種方法能夠提供良好的粘結(jié)和防水性能?。
在混凝土澆筑完成后，應(yīng)立即采取覆蓋保護(hù)措施，防止表面暴露在風(fēng)吹日曬之下，減緩表面水分的蒸發(fā)速度?
使用收縮率較低的水泥品種，并確保適量使用水泥和粉砂。確保水泥和水的比例適當(dāng)，避免過(guò)多的水分導(dǎo)致混凝土干燥后收縮。

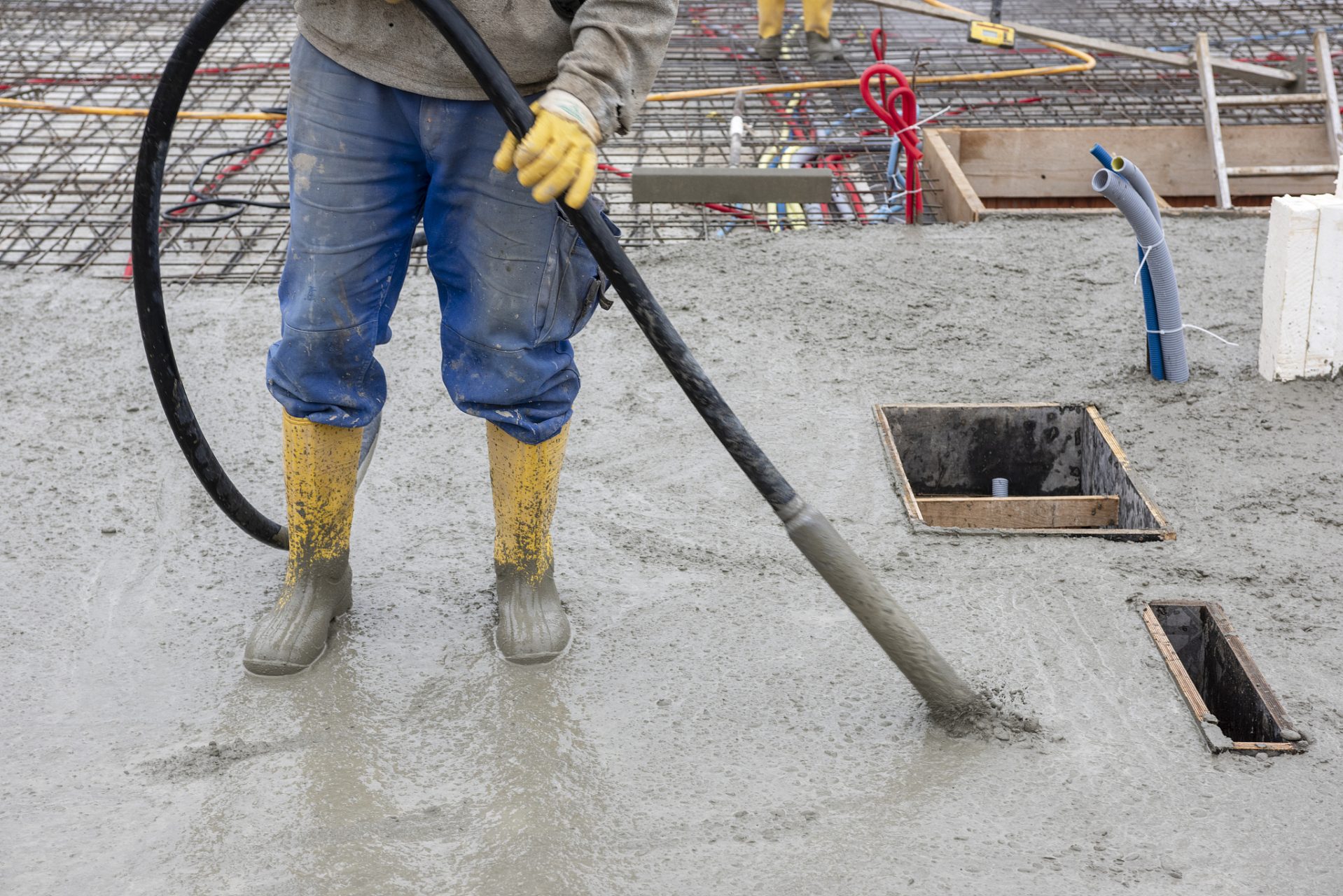

在澆筑混凝土?xí)r，確保充分振搗，排除氣泡和多余水分，提高混凝土的密實(shí)度。
在混凝土澆筑后，進(jìn)行適當(dāng)?shù)酿B(yǎng)護(hù)，保持濕度，防止混凝土過(guò)快干燥和收縮。
Copyright ? 山東泰誠(chéng)工程質(zhì)量檢測(cè)有限公司（山東泰誠(chéng)司法鑒定所） 技術(shù)支持：云創(chuàng)科技
